光束准直与像差检测难？这款“即插即用”的波前传感器了解一下：Dataray新品WaveCamD
一、夏克-哈特曼原理：把“看不见的波前”变成“看得见的斑点”

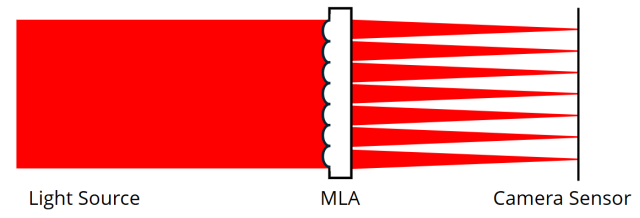

夏克-哈特曼传感器的核心是一个 微透镜阵列（MLA） ——可以把它想象成一张由几十到几百个小透镜组成的“网格”（如下图1）。
当一束光射入时，每个小透镜都会把对应区域的光聚焦到探测器上：
·如果入射光是一个完美的平面波（波前平整），所有焦点会排成一个整齐的网格。
·如果波前发生了畸变（比如经过了一个有像差的透镜，或被大气湍流扭曲），每个焦点的位置就会偏离它原本该在的位置。

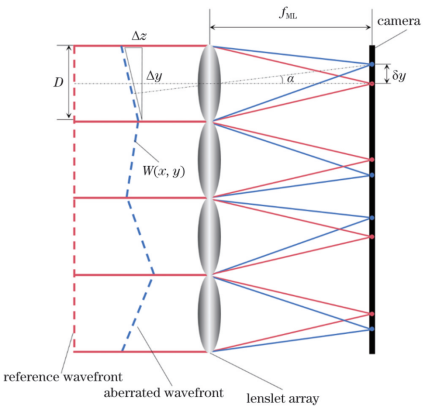

红点是参考波前经过透镜后的聚焦位置；蓝点是畸变波前的聚焦位置。
通过测量每个光斑相对于参考位置的位移，就可以计算出每个小透镜所对应区域的波前斜率，再通过数值积分或泽尼克多项式拟合，重构出完整的波前形状。
·一句话总结：把“波前畸变”转化为“光斑偏移”，把看不见的相位变成可计算的图像。
测量灵敏度（最小可测波前斜率）：αmin=δymin/fML
其中 δymin 是最小可探测光斑位移，fML 是微透镜焦距。
动态范围（最大可测波前斜率）：αmax=(D/2)/fML
其中 D 是微透镜直径。
1. 增大微透镜直径 → 提高动态范围，但会减少测量点数量（空间分辨率下降）
理想选择：在同时满足动态范围和灵敏度要求的前提下，选择最长焦距的微透镜。
WaveCamD 的微透镜焦距为5.2 mm，在灵敏度和动态范围之间取得了良好的平衡。

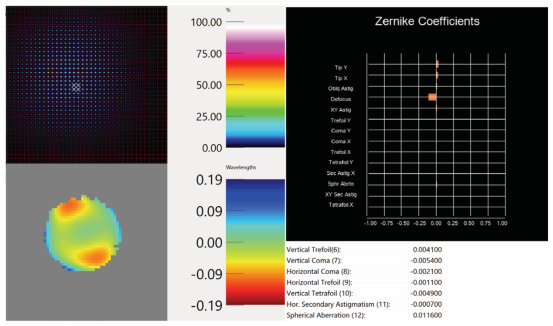

DataRay 为 WaveCamD 专门推出了 WaveSight 软件，具备：
“WaveSight 将 DataRay 易用、直观的软件理念带到了波前传感领域。有了 WaveSight 和 WaveCamD，波前测量基本上是即插即用的。”
— Rocco Dragone, CTO, DataRay Inc.
如需了解WaveCamD更多技术细节或申请产品资料，欢迎联系杭州谱镭光电。作为DataRay中国区核心代理商，我们深耕光电检测领域近十年，为您提供从产品选型、技术支持到售后保障的全流程服务。
