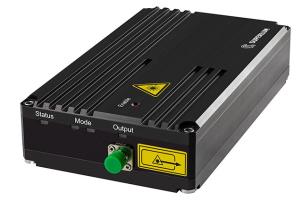

紧凑型可调半导体激光器(适用于OEM应用)
-
OEM系列Broadsweeper是Superlum的新一代可调扫频光源，中心波长为790 nm，840 nm和930 nm，适用于OEM应用。
OEM Broadsweeper的光学方案基于外部光纤腔和用作增益介质的宽带半导体光放大器（SOA）。所用SOA模块的宽带宽及其高光纤到光纤增益允许在3 mW输出功率下进行超过50 nm的波长调谐。还可使用附加的功率提升器将该功率水平提高到20 mW。
专门开发的窄带声光可调滤波器（AOTF）用于波长调谐。包括激光腔在内的所有其他组件都非常适合宽带光谱应用。无像差的非球面透镜Maximize与光纤的耦合效率，并在整个调谐范围内Minimize AOTF单元的插入损耗。滤光器及其光学元件全部封装在一个整体式金属外壳中，确保了可靠的日常运行而不会出现未对准的情况。腔体的设计是“不完全的”，内部没有活动部件。AOTF受到主动温度控制，以实现高波长稳定性和准确性。
Broadsweeper-OEM激光器的外部腔体。简化示意图 （PMF –保偏光纤，SOA – 半导体光放大器）。激光器的外腔使用PANDA型保偏（PM）光纤。这样可以确保明确定义的极化状态及其在时间和整个调谐范围内的高稳定性。大多数光纤组件是通过使用快速轴阻挡技术构建的，该技术还可以保证激光输出处的PER值较高（> 15 dB）。
驱动电子器件可确保在所有操作模式下对仪器进行精确，可靠和安全的控制。它提供了所有必要的激光二极管保护措施，例如开关瞬态抑制，过热保护，开路保护和通过预设安全值限制激光电流。专门开发的快速光功率控制环路可在所有指定的所有调谐速度下，在所有型号中实现平顶形调谐特性（总体下降不超过1.2 dB）。对AO电池进行热控制，公差优于0.2°C。
所有OEM Broadsweeper提供：
l 在整个调谐范围（或感兴趣的波段）内的 k线性波长扫描
l 在包括波长扫描模式在内的所有工作模式下，整个调谐范围内的波长设置具有很高的绝对精度
l 所选波长的高稳定性
l 扫描波长的高扫描重复性
激光发射的线宽在整个调谐范围（FTR）上保持在0.05 nm左右，不受扫描速率的影响，扫描速率可以在1 nm / s和10000 nm / s之间变化 。
不带内部增强器的Broadsweeper的输出光功率为3 mW。在带有内部光学增强单元的设备中， 它可以提高到20 mW。
任何标准OEM Broadsweeper均可使用以下操作模式：
l 静态模式：在此模式下，设备将在FTR内选择的任何固定波长下工作（ CW激光二极管模式）。
l 内部触发模式：在此模式下，内部启动以预设调谐速度（在指定的调谐速度内）的扫描周期。扫描范围（SR）可以在以下范围内选择：5 nm≤SR≤FTR。内部生成的同步脉冲可通过远程控制端口访问。
l 外部触发模式：在此模式下，内部启动以预设调谐速度（在指定的调谐速度内）的扫描周期。必须将外部生成的同步脉冲施加到远程控制端口。扫描范围（SR）可以在以下范围内选择：5 nm≤SR≤FTR。通过触发信号的逻辑电平（默认设置）或信号的边沿来触发设备。可以使用Superlum配套软件来更改触发方式。
l 单次扫描模式：在这种模式下，每次通过PC命令或通过在PC显示器上模拟“按钮”的Superlum配套软件都会启动一次扫描周期。仪器产生的同步脉冲可通过远程控制端口访问。
可以使用顶盖按钮在本地操作该仪器。按下此按钮仅允许启用或禁用激光输出。在本地操作之前，必须将设备远程预配置为所需的参数。
Broadsweeper-OEM激光器的光功率通常为3 mW， 可通过完美匹配激光器FTR的可选OEM光功率增强器将功率提高到20 mW。Superlum为Broadsweeper-OEM系列提供了多种OEM助力器选择。OEM助推器是紧凑，易于使用的即插即用装置 （110× 31× 190 mm [W× H× D]），在使用寿命期间无需进行任何调整。
由于面积相同，OEM可调激光器和助推器可以一个堆叠在另一个之上，前提是要确保足够的通风。
可调激光器和功率增强器都可以通过设备外壳上的安装孔牢固地固定在金属工作台（或平坦的平台）上。
窄键FC / APC用于与扫频激光器和光学增强器的所有光学连接。设备随附了快速启动和操作所需的所有线缆。
一组OEM可调激光器和光功率增强器。
遥控功能
Broadsweeper-OEM系列的每个激光器都配有USB端口，用于设置性能参数和从外部PC进行远程控制。
通过仪器随附的Superlum配套软件，可以访问设备的最重要参数以进行控制和修改。使用此软件，您可以访问：
l 启用和禁用激光器的输出
l 选择所需的操作模式
l 修改仪器参数，包括调谐范围的波长限制，调谐速率等。
l 将所有修改保存在设备的非易失性存储器中
l 使用自检功能验证设备的性能参数
对于二十四小时应用的程序，可能需要定期检查仪器，以确保设备处于良好的运行状态。为使此过程尽可能简单，Superlum作为Superlum配套软件的一部分提供了自检功能。自检查询设备性能评估所需的所有性能参数。整个过程仅需几秒钟即可完成。随后，将生成一个列表，其中包含操作参数的最新读数。建议将列表发送给Superlum，以正确解释获得的数据。
还有另一种远程控制Broadsweeper的方法，它依赖于施加在仪器背面远程控制端口上的外部TTL脉冲。该设备接受TTL兼容的脉冲（ 最大3 – 5 V ）。
激光安全措施
所提供的光学产品系列包括在近红外光谱范围内以人眼看不到的功率以3 mW / 20 mW（激光/增强器）的功率发光的单元 。基础上的光功率的值和光谱范围，这些光源可以被归类为类3R / 3B激光产品（根据IEC 60825-1 第3版 2014-05）。这些资源旨在集成到最终用户的设备中。这些设备没有必要的保护功能（例如适用于激光安全标准的远程互锁，键控主控，警告信号 等）。尽管可以使用Superlum配套软件在计算机控制下实现某些功能。最终用户有责任在将要使用Superlum光源的系统中提供必要的激光安全措施的完整列表。对于Superlum的OEM Broadsweeper中缺少所需的激光安全措施而造成的任何伤害，Superlum不承担任何责任。
特征
l 紧凑而坚固的设计适合OEM应用
l 波长可选的灵活设计
l 中心波长分别为790 nm， 840 nm和930 nm
l 极宽的调谐范围：115 nm – 930 nm
l 适用于所有型号的 k线性波长调谐功能
l 波长设置的绝对精度高
l 出色的稳定性和工作波长的高扫描重复性
l 独立的即插即用光功率增强器可增强功率
l USB和TTL控制
l 用于计算机控制的Superlum配套软件
l 产品定制功能
适用于OEM应用的紧凑型可调半导体激光器-产品系列
型号
调谐范围(nm)
输出功率(mW)
扫描速度(nm / s)
线宽(nm)
770 – 825 nm光谱范围
BS-790-1-OEM
55
3
1 – 10,000
0.05
BS-790-1-OEM with booster
55
20
1 – 10,000
0.05
805 – 880 nm光谱范围
BS-840-1-OEM
75
3
1 – 10,000
0.05
BS-840-1-OEM with booster
75
20
1 – 10,000
0.05
880 – 995 nm光谱范围
BS-930-1-OEM
115
3
1 – 10,000
0.05
BS-930-1-OEM with booster*
115
20
1 – 10,000
0.05
* AVAILABLE UPON REQUEST
规格：
电源要求：
+12 VDC / 1.5 A (tunable laser)
+12 VDC / 1 A (power booster)
能量消耗：
18 W (tunable laser)
12 W (power booster)
工作温度：
+15 °C to + 35 °C
贮存温度：
0 °C to +40 °C
外形尺寸(W × H × D)：
110 × 41 × 190 mm (tunable laser)
110 × 31 × 190 mm (power booster)
重量：
1.5 kg (tunable laser)
1.0 kg (power booster)
产品定制：
根据输出功率，调谐波长范围等方面的要求，可以提供产品定制功能。
-
-
型号：OEM系列
