Dataray 激光光束测量专用软件

  •

    DataRay 的全功能、易于使用的软件专门设计用于快速且准确的激光光束轮廓测量。该软件支持 WinCamD、BladeCam 和 TaperCam 系列相机,无需任何许可证,所有功能均可免费使用。此软件控制 DataRay 的线激光轮廓系统、大型光束轮廓系统和 M2 测量系统,适用于具有特定分析需求的多种光束类型。



    该软件提供一套全面的光束轮廓测量功能,包括:直径、质心、方向、椭圆率、相对能量密度等。软件包含 ISO 标准 11146、11145 和 13694 中定义的测量方法。DataRay 专有的 HyperCal 算法可实现简单易用的噪声减少。软件使用 OpenGL 显示光束的 2D 和 3D 图像,通过 OpenGL 支持非常高的帧率。软件还可以显示 1D 线轮廓,用户可以选择任意光束切片或自动对准被测源。可执行高斯拟合和 Top Hat 拟合,并提供定量度量。



    数据可以以多种格式导出(CSV、TIFF、BMP)。DataRay 独特的文件格式允许在重新调用数据时恢复所有设置。每帧或按指定时间间隔进行日志记录,便于长时间测试的简单分析。可以自动生成 PDF 报告。





    系统特点:

    • 自动光圈大小或用户设置
    • 符合 ISO 11146 测量标准
    • 可选 99% 包含区域
    • 可选比例因子改善 ISO 11146 精度





    M2 和发散度测量

    • 完全自动化的 M2 和发散度测量,配备 M2DU 台阶配件
    • 可选择使用第三方台阶进行手动测量
    • 符合 ISO11146 测量标准
    • 报告生成/数据导出
    • 基于 OpenGL 的图表,具有直观的平移/缩放控制







    包含功率模式

    • 包围功率
      • 默认 86.5%
      • 用户可选择功率水平
    • 辐照度(带有相对功率用户输入)
    • 包含区域的平均直径





    光束偏移

    • 跟踪 X 和 Y 质心偏移
    • 回放记录的数据
    • 最大、最后、平均偏移
    • 每帧或按用户输入时间间隔取样
    • 自动缩放或用户设置比例

    轮廓拟合

    • Top Hat 拟合
      • 拟合优度
      • 标准偏差
      • 最大偏移点
      • 非均匀度
    • 高斯拟合
      • 拟合直径
      • 拟合优度
      • 标准偏差
      • 最大偏移点

    支持多光束、多相机

    • 支持最多 8 支激光独立追踪
    • 用户选择分区
    • 启发式算法自动分区
    • 接受用户输入调整算法
    • 支持最多 4 台相机并行运行
    • 支持最多 8 台相机连接到一台计算机,轻松切换相机

    能量密度

    • 显示用户定义峰值像素区域内的峰值能量密度
    • 用户定义的方形或圆形区域的能量密度
    • 显示峰值/平均、峰值/定义、平均/定义比率
    • 启用通过/失败限制
    • 生成 CSV 文件,包含任何或所有计算值
    • 使用用户选择的值生成简洁的报告
    • 可选定时间段或取样间隔进行日志记录

    记录

    • 生成 CSV 文件,包含任何或所有计算值
    • 使用用户选择的值生成简洁的报告
    • 可选定时间段或取样间隔进行日志记录



    PDF报告

    • 生成包含用户输入备注的PDF报告
    • 当前屏幕显示的标准报告
    • 可用报告类型包括:
      • M2 测量报告
      • 发散度测量报告
      • 线激光轮廓系统报告

    条形图

    • 生成最多 2 个条形图
      • 每个条形图最多包含 3 个参数
    • 根据时间或帧计数进行采样
    • 计算平均值、最小值、最大值和标准偏差——在实时测量中计算并更新
    • 导出到 CSV 或 Excel
    • 条形图 PDF 报告生成

    接口

    • 易于使用的 ActiveX OCX 对象
    • 支持 Visual Basic、Visual C++、LabVIEW、MATLAB、Python
    • 拖放 GUI 元素



    线激光轮廓系统

    • 测量线激光
    • 直观的图表
      • 线倾斜
      • 线厚度
      • 强度
    • 传感器残余倾斜修正



    功能类别

    功能描述

    功能概述









































    - 直观易用软件,无需许可证

    - HyperCal算法,最小化噪声

    - 提供广泛的ISO定量测量

    - 支持以下相机:WinCamD-UCD、WinCamD-HR、WinCamD-XHR、BladeCam系列、WinCamD-LCM、WinCamD-FIR-8-14HR、WinCamD-IR-BB

    - 同时支持2D和3D显示,使用OpenGL技术

    - 支持最多4台相机并行

    - 支持最多8台相机连接至一台主机

    - 多光束模式支持单个传感器最多8个光束

    - 支持相机ROI(捕获块)功能

    - 自动或用户设定光圈

    - 提供光束漂移的日志记录与绘图

    - 条形统计图:显示任意计算参数的统计

    - 结果项通过/失败功能评估

    - 完整日志记录功能:支持CSV文件导出并可重新加载

    - PDF报告生成

    - 支持以下测量系统:线激光轮廓系统(LLPS)、大光束轮廓系统(LBPS)、M²翻译台(用于M²测量)

    - ActiveX接口:提供完全远程控制

    - 提供LabView、VB、Visual C++、Python、Matlab的示例代码

    - 自动M²测量,支持比例因子校正,符合ISO 11146标准

    - 支持用户输入像素乘数,用于修正外部光学器件

    - 可选密码锁定功能

    功率/能量结果







    - 总功率或能量(需要用户校准)

    - 平均能量密度

    - 峰值能量密度

    - 指定区域内的能量密度

    区域计算



















    - 峰值和质心位置

    - 算术质心和几何质心,用户可调裁剪级别

    - 光束直径:用户可选择裁剪级别,支持第二矩(4 sigma),符合ISO11146标准

    - 平均直径:基于X/Y方向宽度

    - 包围功率:最小光圈为86.5%,支持用户选择级别

    - 椭圆方向

    - 椭圆率

    - 均匀性

    - 峰值与平均比

    - 有效狭缝选项

    轮廓计算





















    - 1D线拟合

    - 高度

    - 宽度(X/Y)

    - 质心

    - 拟合优度

    - 拟合粗糙度

    - 高斯拟合

    - 均匀性计算

    - 顶帽拟合

    - 显示光束宽度标记

    - 显示裁剪级别

    其他定量项目







    - 帧平均

    - 背景减法

    - 有效狭缝选项

    - 噪声限定(基线区域的标准偏差)

    光束稳定性结果





















    - 质心指向稳定性

    - 平均质心

    - 最大半径

    - X/Y质心/峰值条形图

    - 采样/时间控制

    - 通过/失败限值

    - 自动缩放

    - 光束宽度/直径条形图与结果显示

    - 光束直径绘图

    - 显示平均值/标准偏差/最小值/最大值

    - 椭圆率

    光束轮廓显示选项















    - 利用高级硬件加速图形引擎

    - 同时显示2D和3D光束窗口

    - 2D和3D显示共用调色板

    - 可平移到任意检测器位置

    - 多种调色板可选

    - 可调节的十字准线,跟踪峰值或质心

    - 可调节的手动光圈

    - 用户设置网格/目标

    3D功能



    - 集成鼠标操作缩放/倾斜/旋转功能

    - 支持3D平移、缩放等操作

    多光束模式





    - 用户可将成像器划分为单独的光束测量区域,所有启用的结果均可在每个区域内计算

    - 可手动完成

    - 可设置参数为启发式算法,以便快速轻松完成多光束测量

    统计分析











    - 可选择任意测量参数生成条形图

    - 可选择间隔时间

    - 手动启动/停止

    - 时间从1秒到1000小时

    - 帧数从2到2048

    - 测量报告:当前帧数据、平均值、标准偏差、最小值、最大值

    文件类型



    - 独特的DataRay文件类型,保存所有设置

    - 与数学程序和Excel兼容的CSV结果文件

    3D功能



    - 集成鼠标操作缩放/倾斜/旋转功能

    - 支持3D平移、缩放等操作

    多光束模式





    - 用户可将成像器划分为单独的光束测量区域,所有启用的结果均可在每个区域内计算

    - 可手动完成

    - 可设置参数为启发式算法,以便快速轻松完成多光束测量

    统计分析











    - 可选择任意测量参数生成条形图

    - 可选择间隔时间

    - 手动启动/停止

    - 时间从1秒到1000小时

    - 帧数从2到2048

    - 测量报告:当前帧数据、平均值、标准偏差、最小值、最大值

    文件类型



    - 独特的DataRay文件类型,保存所有设置

    - 与数学程序和Excel兼容的CSV结果文件





  • 您还没有选择分类数据,请先选择数据
询价单
软件总览

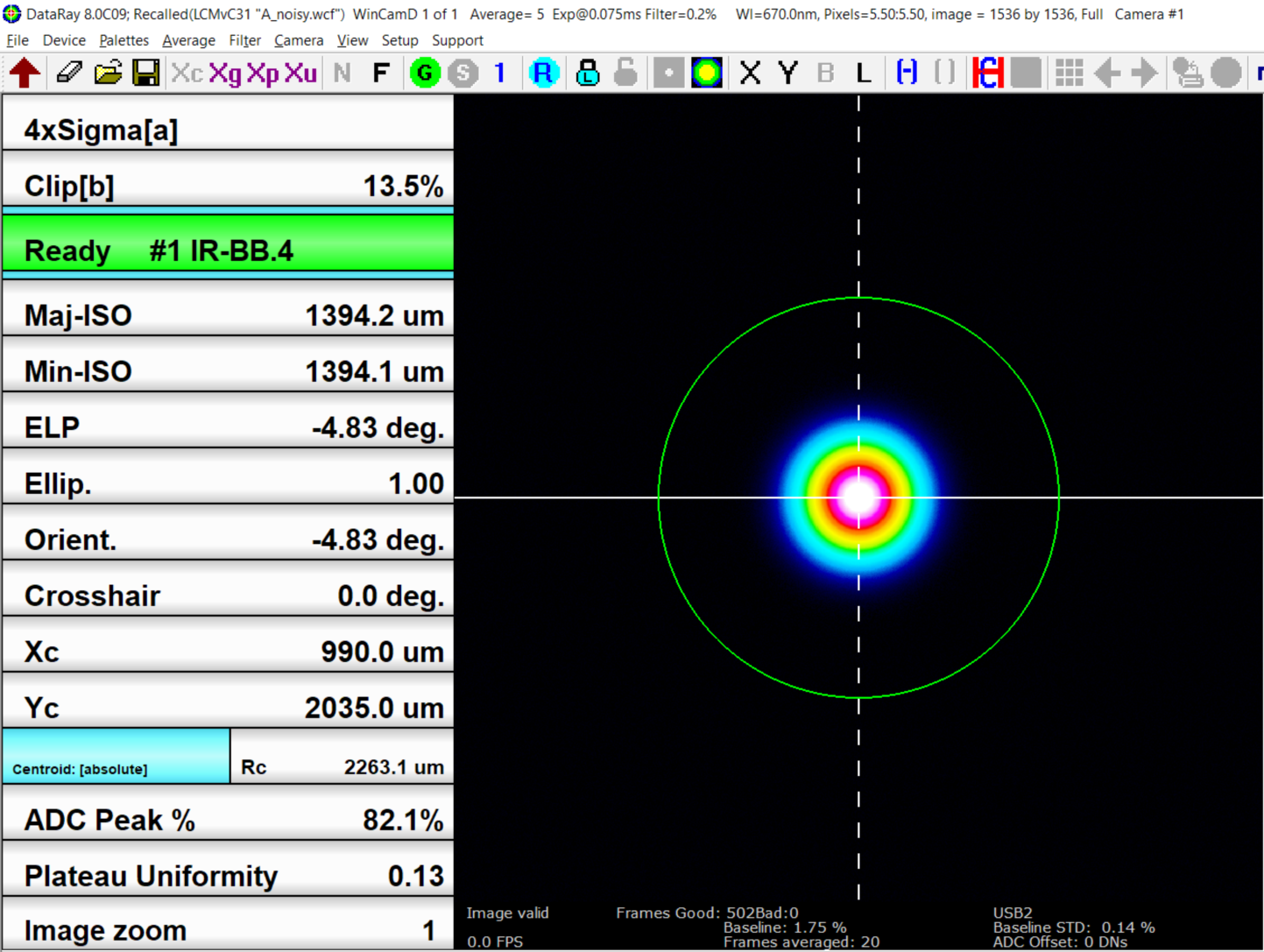

系统特点

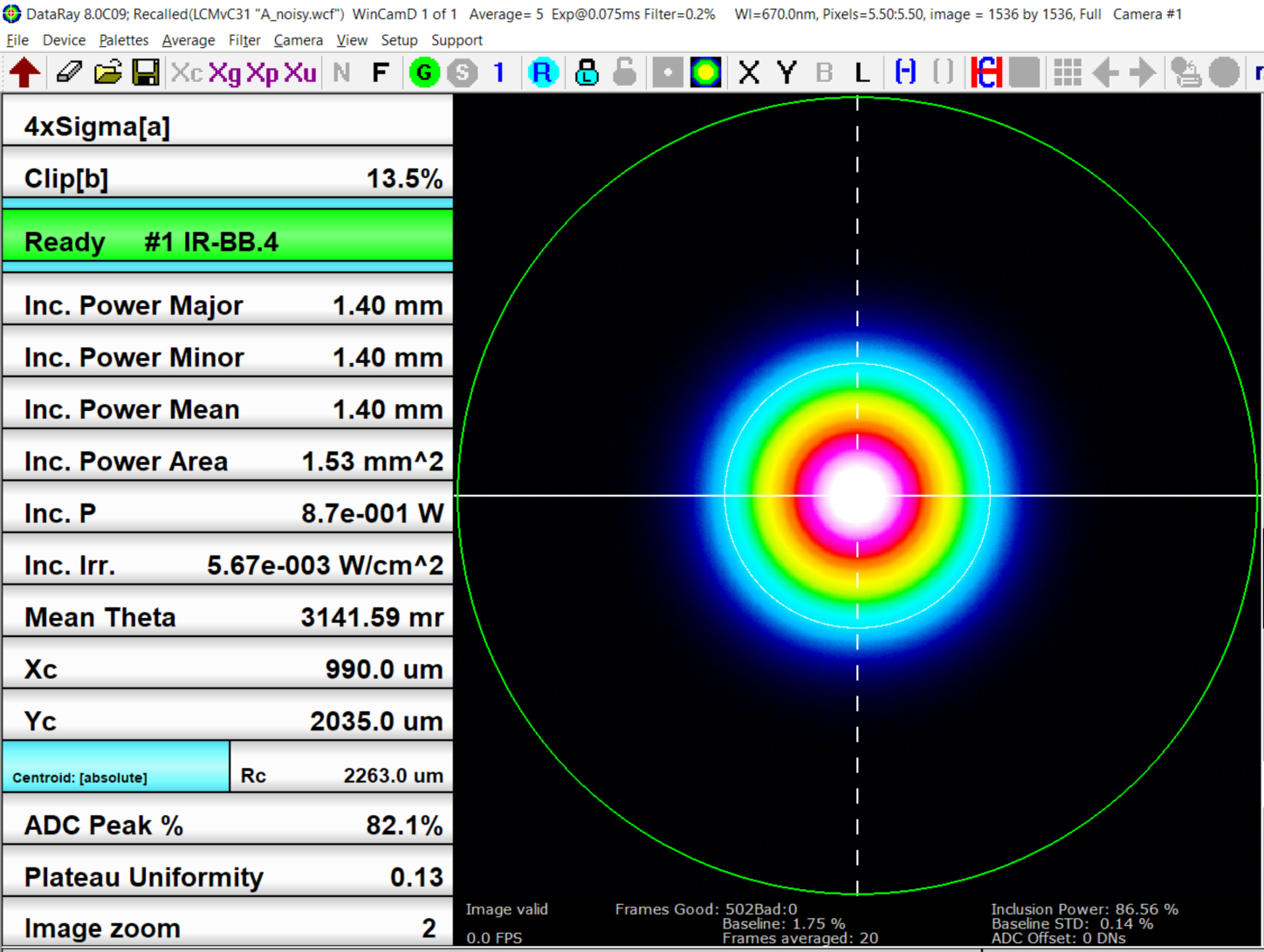

功率模式1
