ProSp-Micro显微光谱测量系统

  •

    ProSp-Micro显微光谱测量系统-拉曼、荧光和反射光谱测量



    ProSp-Micro 系列显微光谱测量系统,巧妙的把荧光、拉曼和反射光谱测量功能集成到了一个系统上,实现显微荧光、拉曼和反射光谱的测量。完整的显微光谱测量系统由光谱仪、激光器、光源、显微光谱测量模块、显微镜、二维扫描台等构成。系统集成了显微镜功能、光谱测量功能和二维扫描MAP功能,实现了显微镜、光谱仪和扫描台的完美结合。

                                         显微光谱系统



                                    多通道显微光谱系统





    产品功能

    •   显微荧光测量

    •   显微拉曼测量

    •   显微反射测量

    •   LBIC光谱测量

    •   Mapping 光谱测量

    •   正常显微镜功能





    产品特点

    •   显微光谱模块采用共焦光路设计,极大优化了系统性能;

    •   通用显微光谱模块,通过切换拨杆到3个不同的位置,分别实现显微荧光/反射光谱测量、显微拉曼光谱测量和显微镜功能;

    •   光谱范围覆盖380-2500nm;

    •   荧光显微光谱模块,针对激发波长做优化,确保荧光效率最佳;

    •   双光谱显微光谱模块,可以把通用光谱、荧光光谱和拉曼光谱混合使用,极大的扩展了仪器的应用范围;

    •   双光谱显微模块,可以叠加使用,使其扩展为4光谱、6光谱和8光谱显微系统;

    •   显微光谱模块可以集成到大部分通用的正置显微镜,实现显微光谱测量;

    •   显微光谱测量模块通过光纤连接光源和光谱仪,可以自由插拔;

    •   模块中带2个滤波片槽,可以用来放置1组激发滤波片和1组发射滤波片(或者用来放置衰减片或其它光学镜片),实现不同激发波长的显微荧光测量和发射光谱测量。





    产品应用

    微流控领域:可以观察和精确定位样品区域,并进行荧光、拉曼和反射光谱的测量;

    农业领域:如测量某种叶片某个区域的荧光、拉曼或者反射光谱的强度分布,研究病虫害情况等;

    激光材料领域:研究材料荧光信号、拉曼信号,从而评价材料性能和参数指标;

    光子晶体领域:如测量利用光子晶体原理制造的纺织品,测量某微小区域的颜色值,某个较大区域的颜色分布情况等;

    材料研究领域:通过研究材料微观区域的光谱情况,来研究材料特性。



    产品参数

    通用显微光微模块(用途:反射光谱、荧光光谱、拉曼光谱测量)

    型号

    ProSp-Micro-MVIS

    ProSp-Micro-MVIS-NIR

    反射测量光谱范围

    380-1100nm

    380-2500nm

    荧光测量光谱范围

    激发光谱:>350nm

    发射光谱:400-1100nm

    激发光谱:>350nm

    发射光谱:400-2500nm

    荧光滤波片

    可以选择相应的激发和发射滤波片,滤波片可更换,可插拔。

    滤波片直径:25.4mm,厚度小于5mm,OD>3

    拉曼测量

    405nm/532nm/633nm/785nm等

    光斑大小

    荧光激光光斑(单模光纤耦合输入):<1um@100X;

    拉曼激光光斑(拉曼探头输入):<15um@100X

    反射光源光斑:<5um@100X

    输入输出接口

    FC-PC接口

    与显微镜接口

    标准接口,可以连接舜宇、奥林巴斯等显微镜



    荧光显微光谱模块

    激发波长

    单波长

    双波长

    型号

    ProSp-MicroFL-M375

    ProSp-MicroFL-M405

    ProSp-MicroFL-M450

    ProSp-MicroFL-M532

    ProSp-MicroFL-M375/405

    ProSp-MicroFL-M375/450

    ProSp-MicroFL-M405/450

    ProSp-MicroFL-M405/532

    ProSp-MicroFL-M375/532

    激发波长

    375nm/405nm/450nm/532nm(其它波长可选)

    发射波长

    400-1100nm/420-1100nm/480-1100nm/560-1100nm

    滤波片

    固定,不可更换,OD>3;保留可插拔滤波片口,可额外增加滤波片做补充

    光斑大小

    <1um@100X(单模光纤耦合输入)

    输入输出接口

    FC-PC接口

    与显微镜接口

    标准接口,可以连接舜宇、奥林巴斯等显微镜



    拉曼显微光谱模块

    激发波长

    单波长

    双波长

    型号

    ProSp-MicroRaman-M405

    ProSp-MicroRaman-M532

    ProSp-MicroRaman-M633

    ProSp-MicroRaman-M785

    ProSp-MicroRaman-M405/532

    ProSp-MicroRaman-M405/633

    ProSp-MicroRaman-M405/785

    ProSp-MicroRaman-M532/633

    ProSp-MicroRaman-M532/785

    ProSp-MicroRaman-M633/785

    激发波长

    405nm/532nm/633nm/785nm(其它波长可选)

    拉曼光谱范围

    150-4000cm-1(具体范围取决于光谱仪)

    滤波片

    固定,不可更换,OD>6

    光斑大小

    <1um@100X(单模光纤耦合输入)

    输入输出接口

    FC-PC接口

    与显微镜接口

    标准接口,可以连接舜宇、奥林巴斯等显微镜



    复合显微光谱模块

    型号

    ProSp-MicroMix-M375F/VIS

    ProSp-MicroMix-M405F/VIS

    ProSp-MicroMix-M450F/VIS

    ProSp-MicroMix-M532F/VIS

    ProSp-MicroMix-M405R/VIS

    ProSp-MicroMix-M532R/VIS

    ProSp-MicroMix-M633R/VIS

    ProSp-MicroMix-M785R/VIS

    功能

    通用光谱测量和荧光光谱测

    通用光谱测量和拉曼光谱测

    激发波长

    375nm/405nm/450nm/532nm等波长可选

    405nm/532nm/633nm/785nm等波长可选

    滤波片

    荧光滤波片预安装,OD>3;

    外部留可插拔滤波片口,可自行更换

    拉曼滤波片预安装,OD>6;

    外部留可插拔滤波片口,可自行更换

    光斑大小

    <1um@100X(单模光纤耦合输入)

    输入输出接口

    FC-PC接口

    与显微镜接口

    标准接口,可以连接舜宇、奥林巴斯等显微镜





    数据处理





    实测图谱


                                                                   反射光谱数据



                                 材料的荧光





      软件特点

    软件分为两部分:成像软件与光谱测量软件。

    成像软件的特点:

    •   实时观察物体图像

    •   可对物体图像捕获保存也可录像

    •   更改相机曝光增益参数,具有更高的分辨率

    •   后期处理图像功能强大



    光谱测量软件的特点:

    •   实时采集光谱信息数据

    •   可控制二维电动平台移动

    •   多种存储方式,保存数据方便

    •   可以保存二维mapping数据及图片

                                     CCD成像

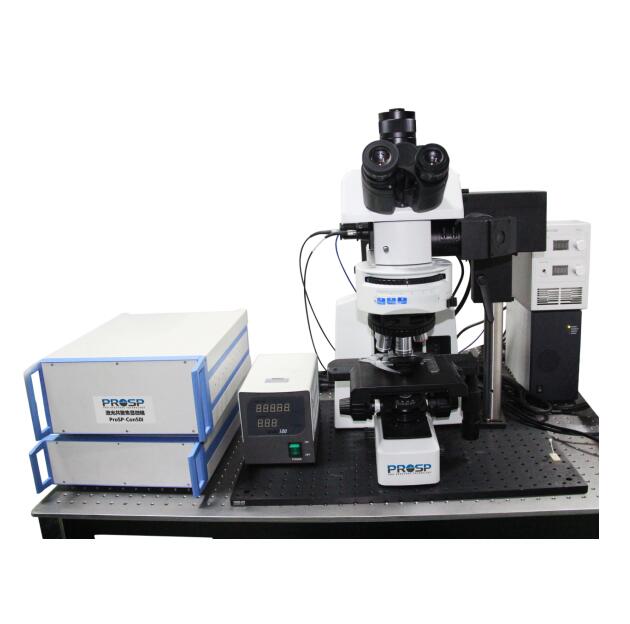

     共聚焦激光扫描显微系统ProSp-Con50i



    产品特点:

    •   成像质量高,扫描速度快:采用4F高速扫描系统

    •   极高的性价比:除了关键部件进口外,其它部件国内提供

    •   灵活的配置方式: 单色,双色,三色光和四色激光可任意选择

    •   可选405nm、488nm、532nm、561nm、640nm激光



    提供升级服务:

    •   可以把现有的宽场显微镜(正置和倒置)升级为共聚焦显微镜

    •   可以升级为荧光寿命成像(FLIM)

    •   可以升级为全内反射测量(Ring-TRIF)

    •   兼容国内和国外各个品牌的显微镜:舜宇、永新、尼康、奥林巴斯、莱卡、蔡司等
