专谱 ProSp 红宝石荧光标压系统
-
红宝石荧光标压系统的原理是红宝石的R1荧光线在不同压力下,其波长位置会做相应的改变(常温常压下是694.3nm),根据所处的波长位置,可以计算出压力值。该方法的优点是测量速度快,耗材少,测量压力可达100GPa以上。
SPL目前有三款标压系统,满足不用应用的需求。
一、整体式标压系统SPL-2000H:激光器、光谱仪和信号收集系统,全部集成在一个仪器里面。后面板有12V电源输入口,USB信号输出口,前面板有激光光源和LED成像光源开关和对应的功率调节旋钮。样品放置在手动调节三轴位移台上,位移台通过地板跟主机连接。
二、分体式标压系统SPL-2000:激光器、光谱仪和信号收集系统分离,它们之间通过2根光纤连接。这款仪器的优点是可以方便的更换光谱仪和激光器,也可以充分利用实验室现有的资源(如光谱仪和激光器),避免浪费。缺点是移动和携带不方便。
三、立式标压系统SPL-Micro2000:该系统利用成熟的商业显微镜,在显微镜上增加光谱测量模块,可以通过拨杆切换的方式,实现荧光标压和拉曼标压。这套系统极具特点:一是可以实现荧光和拉曼标压测量(通过拨杆切换),扩大了应用范围;二是荧光标压时可以使用各种波长的激发光源,如405nm,450nm、520nm和532nm等;三是除了标压用外,它也可以作为通用的显微荧光光谱和拉曼光谱测量设备使用,作为通用设备使用时,荧光光谱和拉曼光谱的波长范围是400-1100nm,即在这个波段范围内的激发光源都可以使用。
操作软件:光谱数据采集和CCD数据采集集成在一个软件界面上,软件具有自动搜寻R1线峰值(也可以手动寻找峰值),并且根据特定的计算公式,得到当前的压力值显示在软件右下角。软件中默认的压力计算公式是:
1)压力P=2.74*(λ-λ0) 当P小于20GPa时;
2)压力P=3.808*{[1+(λ-λ0)/λ0]5-1} 当P大于20GPa时;
其中,λ为当前R1线峰值位置,λ0是压力为0时R1线峰值位置,λ0由客户输入软件界面。

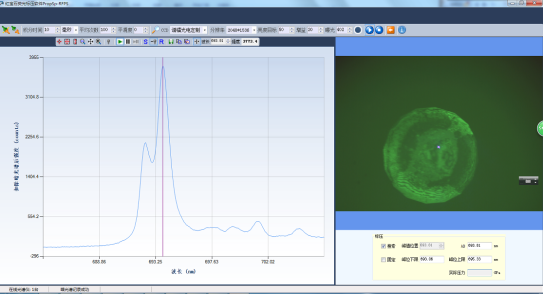

软件界面
参数指标
类型
整体式
分体式
立式
型号
SPL-2000H
SPL-2000
SPL-Micro2000
激光器
405nm
405nm
405nm/450nm/532nm
压力范围(常温)
0~100Gpa
0~100Gpa
0~100Gpa
压力分辨率
0.1GPa
物镜
10X
20X
10X/20X
工作距离
34mm
29mm
29-34mm
CCD
1/2”CMOS彩色CCD, 2048*1536(300万像素)
拉曼功能
无
可选,785nm激发波长
二维扫描
无
可选,50mm*50mm行程,2um重复定位精度
特点
完全集成,
操作、携带方便
主机、光谱仪和激光器使用光纤连接,通用性高,更换器件方便
立式结构,利用商用显微镜,可以做荧光标压和拉曼标压,同时也可以作为通用的显微荧光和拉曼光谱测量设备使用
-
-
品牌:专谱
型号:整体式标压系统SPL-2000H,分体式标压系统SPL-2000,立式标压系统SPL-Micro2000
